(73)专利权人湖南省玛芸家居科技有限公司地址417009湖南省娄底市娄星区娄涟公路(潇湘学院对面)0001幢101号
本实用新型公开了一种无醛板材生产用定位切割装置,包括工作台,所述工作台一侧设有稳固工作台的支撑腿,所述支撑腿一侧设有电机,所述电机内部转轴一侧设有传动装置,所述工作台位于传动装置一侧设有切割板材的电锯,所述工作台一侧设有推板,所述工作台位于推板另一侧设有夹持木板的固定装置,本实用新型,采用转动块配合扭簧与连接块连接,使得夹板将板材固定,并可将固定后的板材在工作台上沿着滑轨的方向移动切割,减小工作人员操作难度的同时减小了切割的误差。
1.一种无醛板材生产用定位切割装置,其特征在于,包括工作台(1),所述工作台(1)一侧设有稳固工作台(1)的支撑腿(2),所述支撑腿(2)一侧设有电机(3),所述电机(3)内部转轴一侧设有传动装置(4),所述工作台(1)位于传动装置(4)一侧设有切割板材的电锯(5),所述工作台(1)一侧设有推板(65),所述工作台(1)位于推板(65)另一侧设有夹持木板的固定装置(7)。
2.根据权利要求1所述的一种无醛板材生产用定位切割装置,其特征在于,所述固定装置(7)还包括滑块二(71),所述工作台(1)表面开设有可供滑块二(71)滑动的滑轨,所述滑块二(71)一侧设有连接块(72),所述连接块(72)内设有转动块(74),所述转动块(74)与连接块(72)之间设有扭簧(73),所述转动块(74)一侧设有把手二(75),所述把手二(75)一侧设有夹板(76)。
3.根据权利要求2所述的一种无醛板材生产用定位切割装置,其特征在于,所述推板
(65)一侧设有限位装置(6),所述推板(65)两侧连接有滑块一(66),所述工作台(1)表面开设有可供滑块一(66)滑动的滑道,所述滑块一(66)一侧设有连接杆(64),所述连接杆(64)中间开设有螺纹槽,所述螺纹槽内连接有转动杆(62),所述转动杆(62)一侧设有与工作台
4.根据权利要求3所述的一种无醛板材生产用定位切割装置,其特征在于,所述推板
(65)采用不锈钢制成,推板(65)位于电锯(5)一侧采用抛光处理,所述滑块二(71)底部和夹板(76)底部均设有摩擦粒(8),所述摩擦粒(8)采用橡胶制成。
5.根据权利要求4所述的一种无醛板材生产用定位切割装置,其特征在于,所述把手二
[0001]本实用新型涉及板材切割技术领域,具体为一种无醛板材生产用定位切割装置。

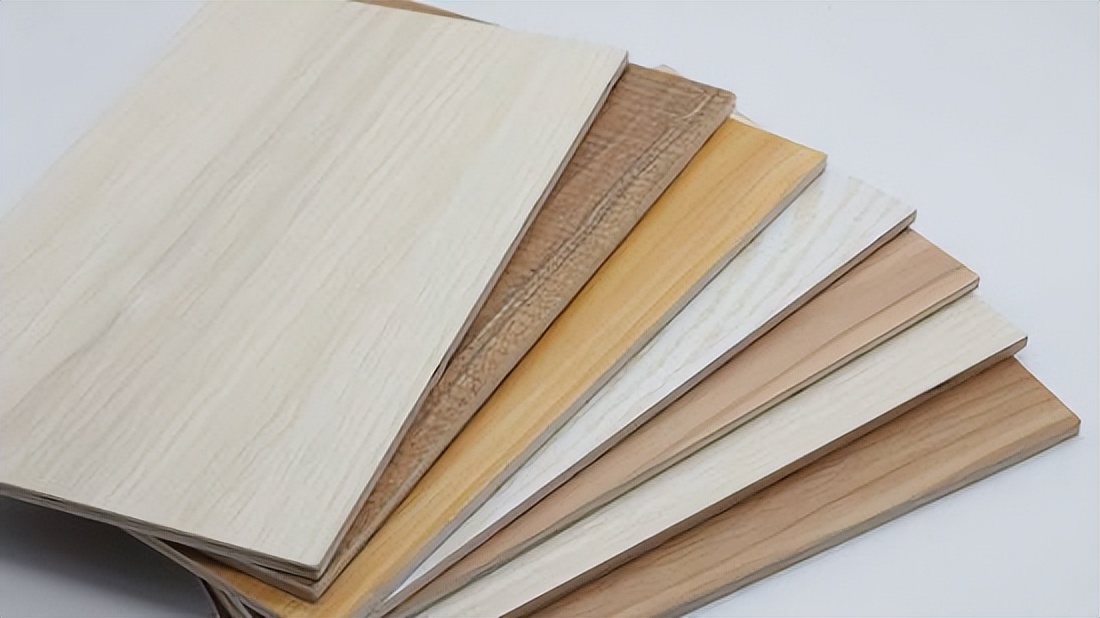

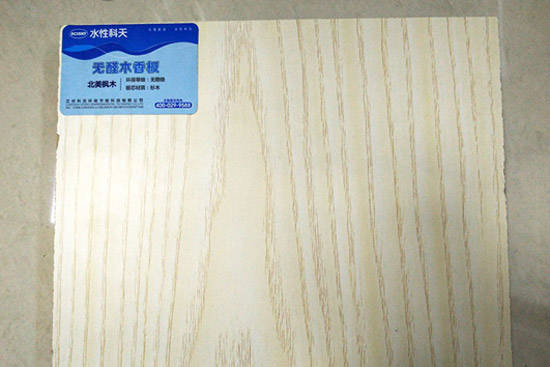

[0002]无醛板即无醛人造板,是以木材或非木材植物纤维材料为主要原料,施加无醛黏合剂或不施加胶黏剂,且不添加含有甲醛成分的其他添加剂生产,并满足中国林产工业协会《无醛人造板及其制品》的指标限制要求的人造板。从板芯至饰面均不添加含有甲醛成分添加剂的板材才能叫无醛板,其中一种无醛板材生产用定位切割装置是不可缺少的工具。
[0003]生活中家庭装潢大多数人都会选择无醛木地板作为地板,由于现在大多数人会根据自己的户型去订购与户型匹配的木地板,所以生产时要对木地板进行切割,而现有的切割方式一般将木地板放置在工作台上,工作人员调好尺寸再用手压住板材,再将按压后的板材推动与电锯发生摩擦,而切割过程中会产生抖动,工作人员需要时刻按压板材保持平稳,使得操作人员太累。
[0005]本实用新型的目的在于提供一种无醛板材生产用定位切割装置,以解决上述背景技术中提出的问题。
[0006]为实现上述目的,本实用新型提供如下技术方案,一种无醛板材生产用定位切割装置,包括工作台,所述工作台一侧设有稳固工作台的支撑腿,所述支撑腿一侧设有电机,所述电机内部转轴一侧设有传动装置,所述工作台位于传动装置一侧设有切割板材的电锯,所述工作台一侧设有推板,所述工作台位于推板另一侧设有夹持木板的固定装置。
[0007]优选的,所述固定装置还包括滑块二,所述工作台表面开设有可供滑块二滑动的滑轨,所述滑块二一侧设有连接块,所述连接块内设有转动块,所述转动块与连接块之间设有扭簧,所述转动块一侧设有把手二,所述把手二一侧设有夹板。
[0008]优选的,所述推板一侧设有限位装置,所述推板两侧连接有滑块一,所述工作台表面开设有可供滑块一滑动的滑道,所述滑块一一侧设有连接杆,所述连接杆中间开设有螺纹槽,所述螺纹槽内连接有转动杆,所述转动杆一侧设有与工作台连接的固定块,所述转动杆一侧设有把手一。
[0009]优选的,所述推板采用不锈钢制成,推板位于电锯一侧采用抛光处理,所述滑块二底部和夹板底部均设有摩擦粒,所述摩擦粒采用橡胶制成。
[0011]本实用新型至少具备以下有益效果,工作人员需要切割板材时,通过将板材放置在工作台上后,拉动把手二,使得把手二带动夹板向上抬起,此时扭簧将动能转化弹性势能,当抬起一定的角度后,将板材塞入夹板底部,松开把手二,扭簧弹性势能转化为动能带动转动块以连接块为圆心转动,直到夹板将板材固定,启动电机,电机带动传动装置使得电
锯转动,工作人员再沿着工作台滑轨的方向推动把手二,使得固定好的板材与电锯接触,达到切割目的,相对于现有技术中,生活中家庭装潢大多数人都会选择无醛木地板作为地板,由于现在大多数人会根据自己的户型去订购与户型匹配的木地板,所以生产时要对木地板进行切割,而现有的切割方式一般将木地板放置在工作台上,工作人员调好尺寸再用手压住板材,再将按压后的板材推动与电锯发生摩擦,而切割过程中会产生抖动,工作人员需要时刻按压板材保持平稳,使得操作人员太累,本实用新型,采用转动块配合扭簧与连接块连接,使得夹板将板材固定,并可将固定后的板材在工作台上沿着滑轨的方向移动切割,减小工作人员操作难度的同时减小了切割的误差。
[0016] 下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
[0017] 请参阅图1‑3,本实用新型提供一种技术方案,一种无醛板材生产用定位切割装置,包括工作台1 ,所述工作台1一侧设有稳固工作台1的支撑腿2,支撑腿2顶部固定连接与工作台1底部,所述支撑腿2一侧设有电机3,所述电机3内部转轴一侧设有传动装置4,所述工作台1位于传动装置4一侧设有切割板材的电锯5,所述工作台1一侧设有推板65,所述工作台1位于推板65另一侧设有夹持木板的固定装置7。
[0018] 所述固定装置7还包括滑块二71 ,所述工作台1表面开设有可供滑块二71滑动的滑轨,滑块二71与工作台1上的滑轨滑动连接,所述滑块二71一侧设有连接块72,连接块72固定连接与滑块二71顶部,所述连接块72内设有转动块74,转动块74与连接块72转动连接,所述转动块74与连接块72之间设有扭簧73,扭簧73一端固定连接与连接块72内壁,另一端固定连接与转动块74外壁,所述转动块74一侧设有把手二75,把手二75两侧外壁固定连接与转动块74外壁,所述把手二75一侧设有夹板76,工作人员需要切割板材时,通过将板材放置在工作台1上后,拉动把手二75,使得把手二75带动夹板76向上抬起,此时扭簧73将动能转化弹性势能,当抬起一定的角度后,将板材塞入夹板76底部,松开把手二75,扭簧73弹性势能转化为动能带动转动块74以连接块72为圆心转动,直到夹板76将板材固定,启动电机3,电机3带动传动装置4使得电锯5转动,工作人员再沿着工作台1滑轨的方向推动把手二75,使得固定好的板材与电锯5接触,达到切割目的,采用转动块74配合扭簧73与连接块72连接,使得夹板76将板材固定,并可将固定后的板材在工作台上1沿着滑轨的方向移动切割,
[0019] 所述推板65一侧设有限位装置6,所述推板65两侧连接有滑块一66,所述工作台1表面开设有可供滑块一66滑动的滑道,所述滑块一66一侧设有连接杆64,连接杆64顶部与推板65底部之间通过滑块一66固定连接,所述连接杆64中间开设有螺纹槽,所述螺纹槽内连接有转动杆62,转动杆62与连接杆64转动连接,所述转动杆62一侧设有与工作台1连接的固定块61 ,固定块61与工作台1边缘固定连接,所述转动杆62一侧设有把手一63,把手一63与转动杆62后端固定连接,工作人员将木板放置在工作台上后1可根据所要切割的距离,顺时针转动把手一63,使得把手一63带动转动杆62转动,由于转动杆62表面的螺纹与连接杆64内壁的螺纹相啮合,所以转动杆62在顺时针转动的同时,连接块72可带动推板65相右侧移动,直到调整到需要的切割距离,即可停止,最后推动板材沿着推板65外壁进行切割,采用此设计可通过把手一63转动,带动转动杆62转动,从而使得推板65移动的方式,方便板材沿着推板65外壁稳定的移动。
[0020] 所述推板65采用不锈钢制成,推板65位于电锯5一侧采用抛光处理,所述滑块二71底部和夹板76底部均设有摩擦粒8,所述摩擦粒8采用橡胶制成,采用橡胶制成的摩擦粒8可有效的增加夹板76与板材之间的摩擦力,从而在推动把手二75时,避免板材与夹板76和滑块二71之间发生偏移,从而使得推动板材切割过程中时刻保持平稳,避免产生误差。
[0021] 所述把手二75与工作台1呈六十度角,采用把手二75与工作台1呈六十度角,使得工作人员在握住把手二75时,可相斜下方用力挤压板材,从而可是的夹板76与板材之间摩擦力增大,达到稳定推动的目的。
[0022] 需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
[0023] 尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。long8平台用户评价long8平台用户评价
